MH310 便携式里氏硬度计

功能用途
◆ 轴承及其它零件。
◆ 压力容器、汽轮发电机组及其设备的失效分析。
◆ 重型工件。
◆ 已安装的机械或永久性组装部件。
◆ 试验空间很狭小的工件。
◆ 要求对测试结果有正规的原始记录。
◆ 金属材料仓库的材料区分。
◆ 大型工件大范围内多处测量部位的快速检验。
◆ 美泰仪器产品已经被广泛应用于热工、压力容器、航空、航天、电力、石油、化工、管道、军工、核工业、船舶、汽车、冶金、钢构、铁路、高校等行业的制造、生产、质控环节上。
工作原理
用规定质量的冲击体在弹力作用下,以
一定速度冲击试样表面,用冲头在距试样表
面1mm处的回弹速度与冲击速度的比值计算
硬度值。计算公式如下：
HL=1000×VB/ VA
式中：HL——里氏硬度值
　　　VB——冲击体回弹速度
　　　VA——冲击体冲击速度
冲击装置输出信号示意图如图:

工作条件
环境温度：操作温度－20℃～＋60℃；存储温度：-30℃～＋60℃
相对湿度≤90％；
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

仪器特点
◆ 采用大屏幕128×64图形点阵液晶显示器，信息丰富、直观，全中文菜单式操作界面，方便读数与使用。
◆ 有EL背光显示，方便在光线昏暗环境中使用。液晶上有剩余电量指示图标，可实时显示电池剩余电量；具有充电过程指示，操作者可随时了解充电程度
◆ 原装进口高速热敏打印机芯支持现场即时打印功能，热敏打印机与仪器集成为一体，工作安静、打印速度快，可以现场打印检测报告，进口长效打印纸保证数据长久贮存。
◆ USB即插即用通讯接口附带PC人性化多功能数据处理软件，可以方便、快捷地与PC机进行数据交换。可配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求。主机大容量存储500组数据
◆ 一台主机可配备7种不同冲击装置使用，自动识别冲击装置类型,更换时无需重新校准
◆ 依据里氏硬度测量原理，可以对多种金属材料进行检测。
◆ 支持“锻钢（Steel）”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表。可预先设置硬度值上、下限，超出范围自动报警，方便用户批量测试的需要。
◆ 支持测量多种硬度制氏，即刻显示与转换：布氏HB、洛氏HRC、维氏HV、肖氏HS及三种强度值。
◆ 可存储Zui大500组（冲击次数32～1）硬度测量数据，每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。
◆ 低功耗设计理念依托稳定IC集成电路，标配大容量、长寿命、高速充电镍氢电池组及充电控制电路；可连续工作不小于150小时；具有自动休眠、自动关机等节电功能（充电三小时，使用两个月）
◆ 仪器小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。
◆ 外形尺寸：212mm×80mm×32mm
◆ 厂家鼎力打造高品质售后服务体系，两年保修、终身维护，买得放心，用得舒心。

操作使用方法

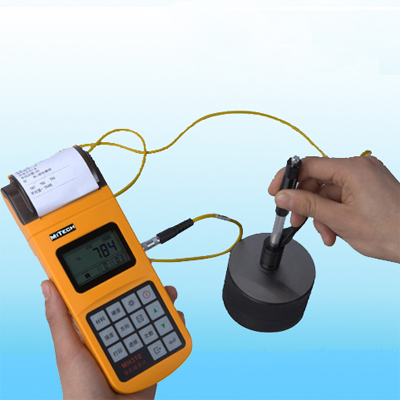

按电源键，此时电源接通，仪器进入测量状态。
◆ 加载

向下推动加载套锁住冲击体；对于DC型冲击装置，则可将加载杆吸于试验表面，将DC型冲击装置插入加载杆，直到停止位置为止，此时就完成了加载。
◆ 定位

将冲击装置支承环按选定的测量方向紧压在试样表面上，冲击方向应与试验面垂直。
◆ 测量

按动冲击装置上部的释放按钮，进行测量。此时要求试样、冲击装置、操作者均稳定，并且作用力方向应通过冲击装置轴线。
试样的每个测量部位一般进行五次试验。数据分散不应超过平均值的±15HL。
任意两压痕之间距离或任一压痕中心距试样边缘距离应符合下表规定。

对于特定材料，欲将里氏硬度值较准确地换算为其它硬度值，必须做对比试验以得到相应换算关系。方法是：用检定合格的里氏硬度计和相应的硬度计分别在同一试样上进行试验，对于每一个硬度值，在三个以上需要换算的硬度压痕周围均匀分布地各测定五点里氏硬度值，用里氏硬度平均值和相应硬度平均值分别作为对应值，做出硬度对比曲线。对比曲线至少应包括三组对应的数据。
读取测量值
◆ 用多个有效试验点的平均值作为一个里氏硬度试验数据。
◆ 在里氏硬度符号HL前示出硬度数值，在HL后面示出冲击装置类型。例如780HLD表示用D型冲击装置测定的里氏硬度值为780。
◆ 对于用里氏硬度换算的其它硬度，应在里氏硬度符号之前附以相应的硬度符号。例如420HVHLD表示用D型冲击装置测定的里氏硬度换算的维氏硬度值为420。

开机后会自动进入主显示界面，如下图所示：

◆ 电池电量：显示当前电池剩余电量。
◆ 冲击方向：当前冲击方向。
◆ 平 均 值：达到设定的冲击次数后，显示平均值时出现。
◆ 硬度制式：当前测量值的硬度制。
◆ 测 量 值：当前单次测量值（无平均值提示），当前平均值（有平均值提示）。
◆ 显 示：表示超过转换或测量范围， 表示低于转换或测量范围。
◆ 材 料：当前设定的材料。
◆ 冲击次数：测量时显示已经完成的冲击次数，用次数快捷键设置冲击次数时，显示设置的冲击次数浏览单次测量值时显示单次测量值的对应次数。

注意事项
◆ 一般情况下，对于符合以上条件的工件可以直接测量，而对于不符合上述两个条件的较小工件，便携式硬度计也不是一点办法没有。它可以通过把较小的工件耦合到硬度块或者其它规则较大的金属上，以保证它稳定性，也是可以测量的。具体什么样的工件需要耦合什么样的工件不需要耦合也没有统一的标准，这需要用户测量时通过细心的体心与揣摩其中的方法和要领。
◆ 贮存时应远离振动、强烈磁场、腐蚀性介质、潮湿、尘埃，应在常温下贮存。
◆ 运输时在保证原包装的状态下，可在三级公路条件下进行。
◆ 在使用1000—2000次后，要用尼龙刷清理冲击装置的导管及冲击体，清洁导管时先将支承环旋下，再将冲击体取出，将尼龙刷以逆时针方向旋入管内，到底后拉出，如此反复5次，再将冲击体及支承环装上。
◆ 使用完毕后，应将冲击体释放。
◆ 冲击装置内严禁使用各种润滑剂。
◆ 本仪器只能使用本公司提供的专用电池组和电源适配器（充电器），否则可能引起仪器损坏、电池漏液、起火甚至爆炸。
◆ 打印时或刚打印结束时请勿开启纸仓盖、用手或身体的任何部位接触打印机芯，以免过高的温度导致烫伤。
◆ 不要将电池投入火中，不要将电池短路、拆散或者加热，否则可能导致电池漏液、起火甚至爆炸。
◆ 如果长时间存放仪器（不使用），请务必将电池开关置于“OFF”位置，否则可能导致电池失效、甚至漏液，进而损坏打印机。

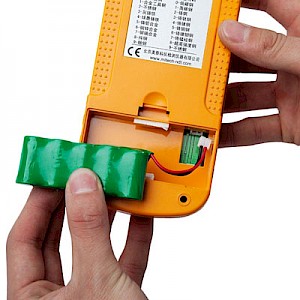

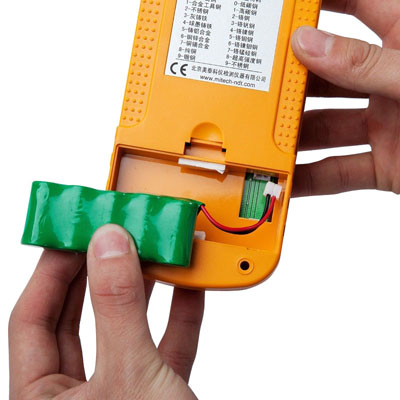

◆ 电池安装时的正负极性！极性颠倒可能导致仪器损坏。

仪器的保养与维护
冲击装置维护
1、在使用1000—2000次后，要用尼龙刷清理冲击装置的导管及冲击体，清洁导管时先将支承环旋下，再将冲击体取出，将尼龙刷以逆时针方向旋入管内，到底后拉出，如此反复5次，再将冲击体及支承环装上；
2、使用完毕后，应将冲击体释放；
3、冲击装置内严禁使用各种润滑剂。
仪器维修程序
1、当用标准洛氏硬度块进行检定时，误差均大于2HRC时，可能是球头磨损失效，应考虑更换球头或冲击体。
2、当硬度计出现其它不正常现象时，请用户不要拆卸或调节任何固定装配之零部件，填妥保修卡后，交由我公司维修部门，执行保修条例。

应用软件

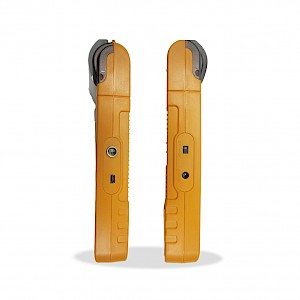

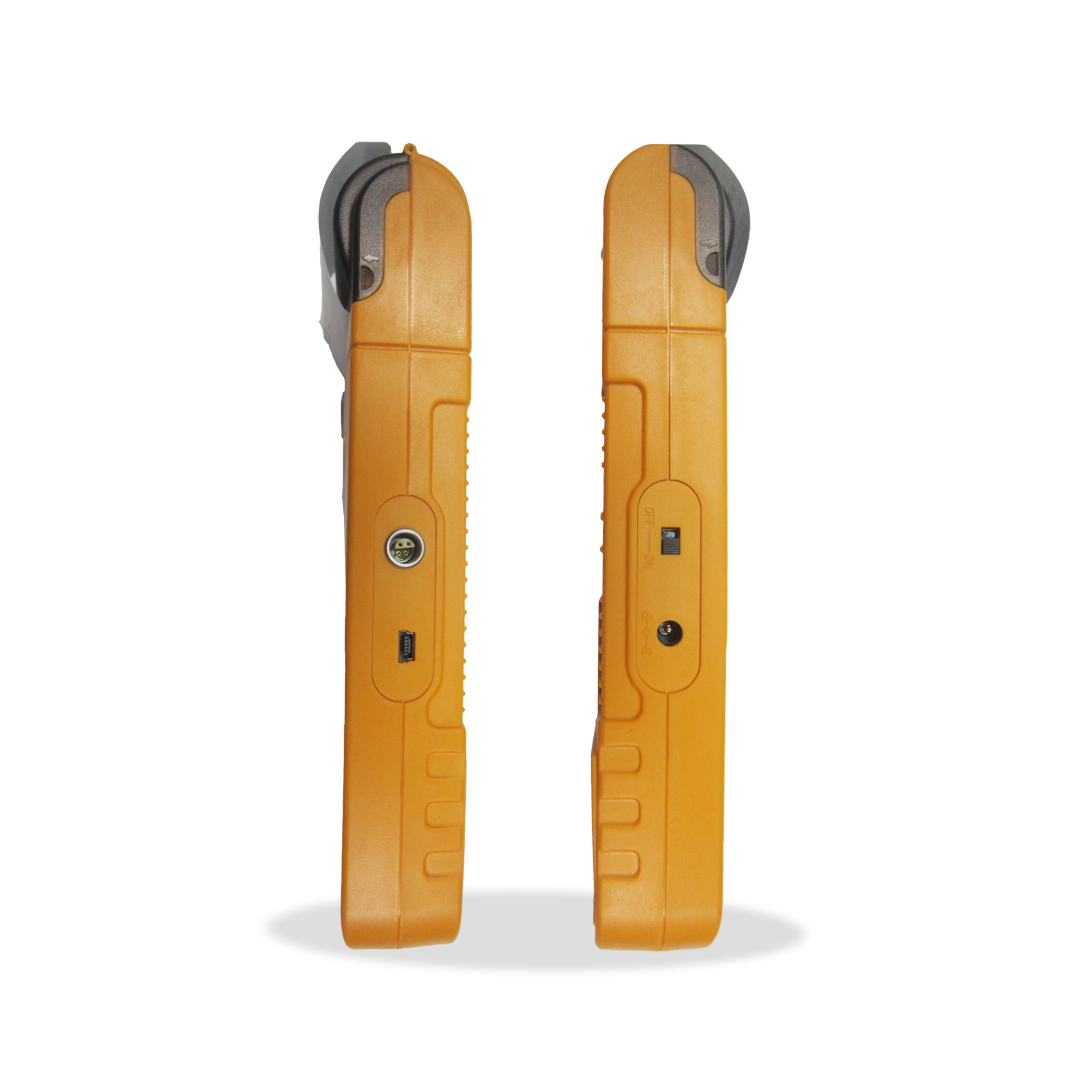

将USB电缆的一端插入主机右侧的USB通信插座中,将另一端插头插入计算机机箱的USB插口中。将仪器开机，在PC机上运行DataPro数据管理软件，按照DataPro 数据管理软件操作手册的指引，可以对仪器内存储的数据下载到PC机中，并可以进行后续的数据处理、保存、打印等操作。
