在基因测序领域,谁控制仪器,谁就会赢得天下,谁Zui先在纳米孔测序领域获得突破,谁将是illuminaZui大的竞争对手。
在基因测序领域,谁控制仪器,谁就会赢得天下,从ABI的3730测序仪到后来的illumina的测序仪,都可以证明这点,这个行业目前是由上游技术驱动的,对技术的依赖度很强。测序公司、诊断公司都加大对测序技术领域的投资,以期能在未来基因测序爆发时期,获得可观的市场份额。根据安永的Zui近一份报告显示,未来5年内,基因测序的仪器市场规模同基因测序服务基本相当。
罗氏、illumina公司都加大对新技术的投资。2012年,Roche公司宣布基因测序仪454从测序市场退出时,就加紧在纳米测序技术领域的布局,先后投资了Genia Technologies公司和Stratos Genomics公司。illumina公司也早就盯上了纳米孔测序技术,是牛津Nanopore公司的主要股东之一。然而令illumina公司恼火的是,2013年10月,牛津Nanopore公司回购了illumina公司持有的13.5%股份,从而保持该公司更加独立运营,此次回购价值共超过5640万美元。

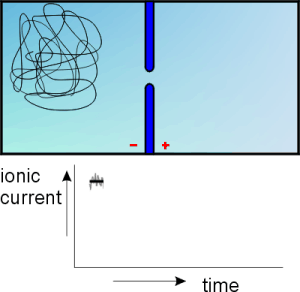

纳米孔测序原理
在A,T,G,C四种不同的脱氧核苷酸通过纳米孔进入的时候,其所引起的电流变化也是不一样的,随即可通过电流来检测DNA序列。双链DNA直径为2nm,单链DNA直径为1nm,所以采用的纳米孔尺寸有着近乎苛刻的要求。纳米孔:分为生物纳米孔和固体纳米孔,生物纳米孔:a溶血素(一般嵌入在双层脂膜当中),Zui窄直径尺寸为1.5nm,可允许单链DNA分子通过。但是生物纳米孔对稳定性、电流、噪声等方面有很高的要求。固态纳米孔:由硅及其衍生物制造,通过电子束和离子束在硅或其他材料薄膜上钻出纳米尺度的孔洞。固态纳米孔在稳定性、电流噪声、工艺集成方面有着显著的优势,但是目前有技术瓶颈,以及造价高昂。
固态纳米孔工艺
固态纳米孔的制作与半导体工艺的结合使得DNA测序芯片的大规模生产成为可能. 2001年,Li等人使用聚焦离子束在 Si3N4 薄膜上制作出了直径61 nm 的孔,随后又采用 Ar将孔径缩小到了1.8nm。2003年, Storm等人用高能电子束在SiO2薄膜上制作出了直径2 nm的孔. 如今, 人们已经可以在很多材料上制作出亚 10 纳米尺度的固态纳米孔,例如,SiNx,SiO2,SiC,Al2O3等. 此外, 石墨烯因其本身超薄的结构和特殊的电子特性也作为薄膜材料的一种新选择,它的超薄的单原子层结构十分适合隧道电流的测量。
纳米电极制作
纳米电极的制作在测序用纳米孔制造工艺中也是一项重要的挑战。前文提到, 纳米电极的形状、与纳米孔重合度的好坏直接影响到电流信号的好坏, 因此要在纳米尺度制作出形状规则、 电学特性良好的电极并不容易。
目前研究者们所做的工作都是在实验室中对单个纳米孔进行研究, 而无法将其运用到商业中. 到目前为止, 还没有办法能够快速制作出直径大小均一且都在5 nm以下的纳米孔阵列, 在DNA测序芯片向商业化转变的道路上, 这是必须解决的一个问题. 但是, 相信随着半导体制造工艺和纳米电子学的不断发展, 人们一定会制作出高质量的纳米孔芯片。
产品:Minion

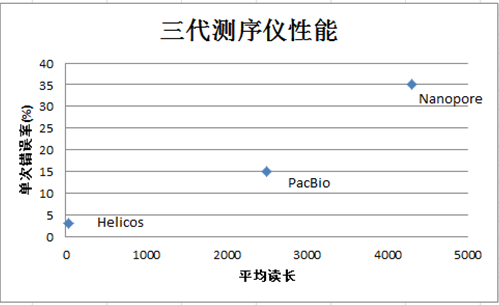

由英国公司Oxford Nanopore开发设计MinION测序仪则拥有很长的读长,而且只有普通U盘大小,由一个传感器芯片,专用集成电路和一个完整的单分子感应测试所需的流控系统构成,可随身携带,理论上可实现想测就测。日前该测序仪已投入市场使用,或许未来它将基因测序仪变得如同手机一样普通、便捷、廉价。该技术被MIT Technology Review杂志评为“2012年10大年度科技突破之一”。但是其错误率很高,据称有35%的错误率,平均10个碱基,就有3.5个测序错误。这也意味着基因突变检测成为纳米孔测序的禁区,也成为纳米孔测序的致命弱点,并让其长读长的优势黯淡无光。
面临挑战
虽然纳米孔测序的优点十分明显,与前几代技术相比在成本、速度方面有着很大优势,但是目前还处在起步阶段,从测序原理到制造工艺都存在有许多问题,许多技术也都只停留在理论阶段。其面临的挑战主要是如下几个部分:电流检测系统:电流识别Zui短距离为3nm,而且目前的材料几乎很难寻找到孔径这么小的材料。
纳米膜系统:限制目前的纳米孔大小,目前有关纳米孔制作方面仍有很大的阻力数据分析系统:即使很多人获取这些数据,但是对于数据的运行和分析仍旧存在很大障碍。
